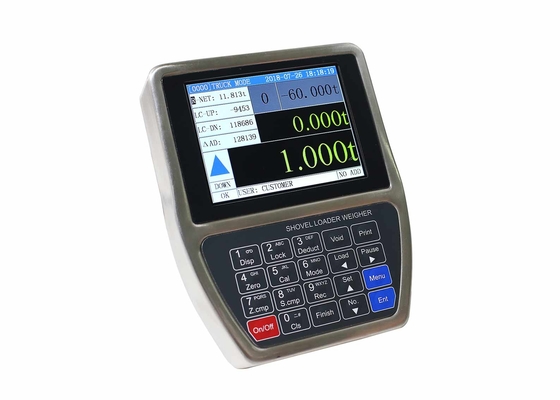

Ottenere risultati precisi con Indicatore di caricatore a pala 100-12 000 kg Gamma di pesatura e risoluzione 1/100 000
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | Supmeter |
| Certificazione: | CE |
| Numero di modello: | BST106-N59 [B] |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1SET |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | 1set/carton |
| Tempi di consegna: | 3-30 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union |
| Capacità di alimentazione: | 200sets/month |
|
Informazioni dettagliate |
|||
| Visualizzazione: | schermo a colori tft | Fornitore di energia: | DC24V±20% |
|---|---|---|---|
| Protocollo di comunicazione: | Modbus ASCII | Grado Ip: | Protezione IP65 |
| Stampa: | Integri | Tastiera: | Inglese |
| Evidenziare: | Indicatore del caricatore a pale della prova della polvere,Gli ss coprono l'indicatore del caricatore a pale,Indicatore del caricatore a pale di USB |
||
Descrizione di prodotto
Le specifiche tecniche:
| Visualizzazione | 640×480 schermo a colori TFT per la visualizzazione dei caratteri in inglese | |
| Intervallo di visualizzazione del peso | -99,999~+999,999 | |
| Intervallo di pesatura del sistema | Da 100 a 12.000 kg | |
| Divisione di scala | Opzionale 1, 2, 5, 10, 20, 50 kg | |
| Risoluzione della schermata | 1/100,000 | |
| Interfaccia di input del sensore di posizione | 2 Input del segnale di commutazione | |
| Voltaggio di uscita | DC12V | |
| Corrente di uscita massima | 100 mA | |
| Interfaccia del sensore di pressione dell'olio | 2 Input del segnale di commutazione | |
| tensione di eccitazione/corrente massima | DC12V/100mA e DC5V/100mA | |
| Intervallo di ingresso del segnale | Opzionale 0~20mV, 0~5V[valore impostato in fabbrica] | |
| ¥-△ADC | 24 bit, 1,000,000 codice interno utilizzato | |
| Frequenza di campionamento | 400 Hz | |
| Non linearità | 0.005%FS | |
| Interfaccia di comunicazione digitale | COM (91) 5 e | RS232 |
| Rapporto Stampa | 10000 record di caricamento possono essere salvati, consultati e stampati e ogni record può contenere 50pcs | |
| Grado IP | Protezione IP65 | |
Specifiche del sensore di posizione
- Interruttori di prossimità di tipo HALL
- Tensione di funzionamento: DC5~24V.
- Distanza di rilevamento: 1-8 mm.
- Frequenza di risposta: 5KHz.
- Corrente quiescente: massimo 2 mA.
- Dimensione del filo: M8 × 1 mm.
- Temperatura di servizio: -25°C~+70°C.
- Livello di protezione: IP67.
Obiettivo di rilevamento standard
- Magnete permanente.
- Dimensioni del profilo: 30×10×5 mm [L×W×T].
Specifiche del sensore di pressione dell'olio
- Tensione di funzionamento: DC5V.
- Capacità: 0-25 MPa.
- Accuratezza: ±0,1% FS.
- Sensitività di uscita: 2 mV/V.
- Drift zero: ± 0,015% FS/°C.
- Sovraccarico sicuro: 120% FS.
- Dimensione del filo: M10 × 1 mm.
- Temperatura di servizio: -40°C~+125°C.
- Livello di protezione: IP67.
Accuratezza del sistema
- Grado di precisione: III.
- Accuratezza di verifica dell'indicatore di pesatura: 0,02%.
- Accuratezza del peso in singolo secchio: 0,5%~1,0%.
- Accuratezza del peso totale di carico: 1,0%.

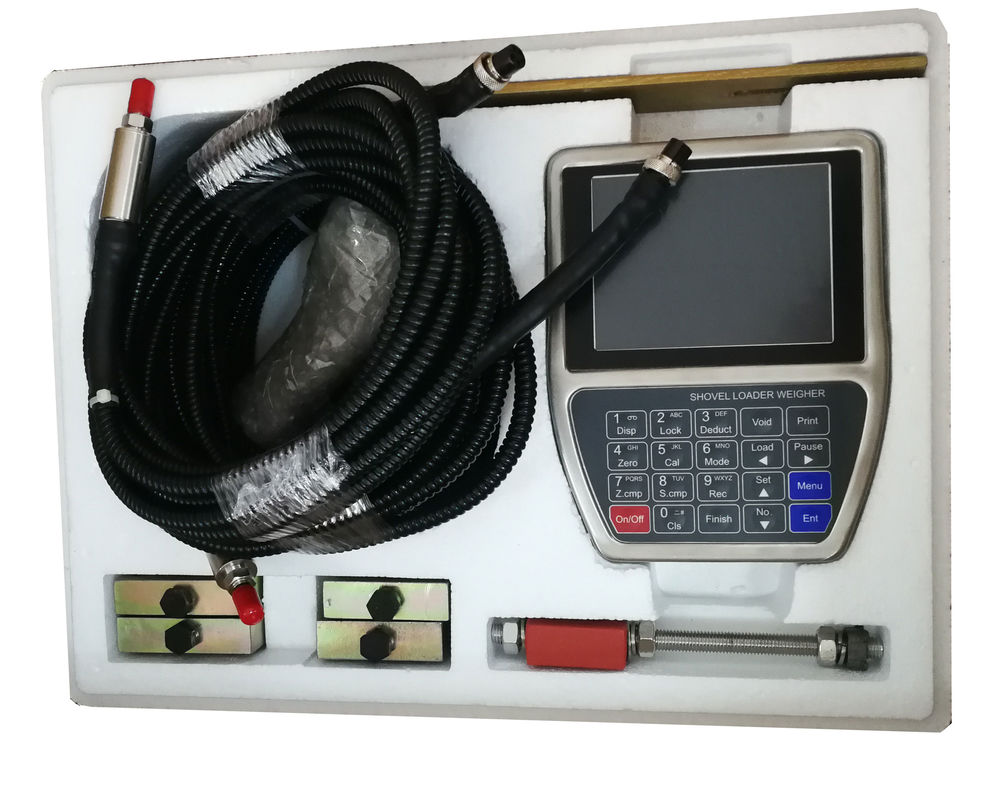

Quale prodotto comprende l'intero kit?

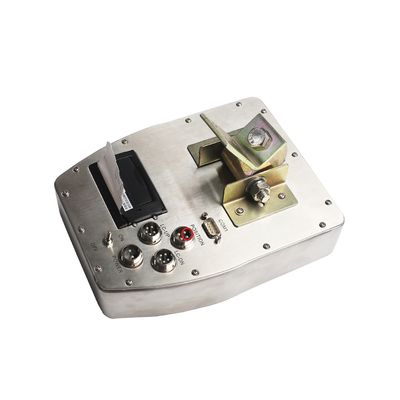

- 1 Indicatore di pesatura con stampante termica integrata.
- 1 Sensore di posizione.
- 2 Sensori di pressione dell'olio.
- 2 giunzioni a tre vie di tipo piastra.
- 1 Fitture di montaggio.
Principio di funzionamento
La pesatrice è un'apparecchiatura di pesatura dinamica e di totalizzazione automatica installata su una pesatrice a ruote.
Quando il braccio di sollevamento del caricatore di ruote è sollevato ad una certa altezza, il sensore di posizione attiva il processo di pesatura.e l'indicatore di pesatura raccoglierà il segnale di pressione dell'olio dalle camere di olio inferiori e superiori della bombola dell'olio da braccioDopo l'elaborazione del segnale e la compensazione, il peso di carico del singolo secchio verrà ottenuto e totalizzato automaticamente al peso di carico totale.L'operatore può giudicare se il peso di carico del secchio è valido in base ai messaggi di allarme., e confermare il peso di carico dell'ultimo secchio in base al valore di deviazione negativa.
Configurazione del sistema
1 Indicatore di pesatura con stampante termica.
1 sensore di posizione.
2 Sensori di pressione dell'olio.
Pesatrice a pala con alta frequenza di campionamento 400 Hz Sistema di pesatura, bilanciere a ruote
BST106-N59[B] Adatto alla serie di caricatori a ruote con capacità di carico da 1 a 12 t.
Il nuovo regolatore di pesatura del caricatore di pala BST106-N59 [B] è dotato di tubo sensore di pressione dell'olio metallico e tubo sensore di posizione metallico.Ci sono alcuni punti a cui bisogna prestare attenzione quando si fa un ordine.:
1. Se avete bisogno di tubo più lungo, pls dirci la lunghezza esatta quando si fa ordine;
2Se la giunzione a tre vie del caricatore è speciale, si prega di indicare il numero di modello del caricatore che si desidera installare o di inviare le informazioni dettagliate della giunzione a tre vie di cui si ha bisogno;
3. La configurazione standard è con stampante integrata, se volete collegare una stampante esternamente, va bene, basta dircelo quando si fa l'ordine per favore.
Modalità di consegna:
- progettazione EMC con elevata resistenza agli ingorghi per l'ambiente industriale.
Input di potenza DC24V con protezione contro la polarità inversa.
CPU ARM a 32 bit con 72 MHz e velocità aritmetica superiore.
¢ Conchiglia in acciaio inossidabile impermeabile alla polvere con livello di protezione IP65.
Display 640×480 TFT con visualizzazione e input in inglese.
️ 24 bit Σ-△ADC con risoluzione interna 1/1,000,000.
¢ Frequenza di campionamento elevata 400 Hz.
- Special Anti-Vibration Digital Filtering Algorithm per una pesatura precisa, una visualizzazione stabile e una risposta rapida.
Algorithm speciale di compensazione di accelerazione.
Si possono salvare 10000 record di carico.
Ogni registro può contenere 50 pezzi di singolo peso di carico.
Accuratezza del sistema
Grado di precisione: III.
Accuratezza di verifica dell'indicatore di pesatura: 0,02%.
Accuratezza del peso di un solo secchio: 0,5%~1,0%.
Accuratezza del peso totale di carico: 1,0%.
