Il CA di campionamento ad alta frequenza 220v che pesa l'indicatore con somma l'uscita di impulso del peso

Il CA di campionamento ad alta frequenza 220v che pesa l'indicatore con somma l'uscita di impulso del peso

Caratteristiche principali:

• Adatto a cinghia Weighfeeder della razione con controllo in lotti del peso di alimentazione & della razione di flusso della razione.
• Progettazione di contabilità elettromagnetica con alta capacità diblocco, adatta ad ambiente industriale.
• CPU del BRACCIO di 32 bit con velocità l'orologio 72MHz & alto aritmetico.
• 8+4+4 tubi digitali rossi del LED per l'esposizione inglese della cifra e del carattere.
• Tastiera inglese facoltativa, tastiera di cinese semplificato e tastiera cinese complessa.
• Operazione di modo di Menu&Shortcut con il tono chiave.
• modulo di alta precisione ed ad alta velocità di 24-bit di ∑-△A/D di conversione con 1/1,000,000 risoluzione e di frequenza di campionamento interne 400Hz.
• circuito di input di impulso di velocità della Vasto-gamma.
• Algoritmo digitale antivibrazione speciale di filtraggio per l'assicurazione la stabilità e dell'accuratezza di pesatura quando c'è forte vibrazione sul ricevitore del carico e la capacità rapida di risposta quando il segnale del peso cambia.

• Max. Connection Quantity: 8 Loadcells (350Ω).
• Auto-bloccaggio, Chiave-chiudere, Chiave-sbloccare, Digital Setting&Calibration e funzioni di prova dell'ingresso/uscita disponibili.

• Inseguimento dell'auto, calibratura zero di velocità e funzioni di calibratura di lunghezza della cinghia disponibili.

• Un input di segnale analogico del punto vincente “di flusso facoltativo” [AI: 4~20mA].
• “Flusso Max.3/controllo definibili corrente/…” uscite del segnale analogico [AO: 4~20mA].
• Controllo d'alimentazione della razione rapida e costante di PID.
• 3 input normalmente aperti definibili del commutatore [DI] e 4 uscite normalmente aperte definibili del commutatore del relè [FACCIA].
• Il pesatore della cinghia e dell'alimentatore può essere avviato e bloccato dal segnale di DI&DO.
• 1" ha sommato uscita di impulso ad alta velocità del peso” [PO].
• 2 porte di comunicazione facoltative per il collegamento l'esposizione a distanza del LED, di IPC/PLC, stampatrice di serie e del modulo senza fili.
• Le annotazioni del peso allo spostamento/giorno/mese di un anno possono essere interrogate e stampate.
• Con il modo a funzioni multiple, il processo di weighing&control non sarà interrotto tramite la regolazione di parametro e le altre operazioni.

Operazione di modello tastiera del Parete-montaggio/del Pannello-montaggio

     Se ci non è alcun'operazione della tastiera in un minuto e non è nei processi “della calibratura F2” & “della fabbrica F6 regolabile”, il regolatore ritornerà automaticamente “all'interfaccia principale dell'esposizione”.

*: Tenga la chiave fatta pressione per 2 secondi.

Modelli l'installazione del Pannello-montaggio

Modelli il terminale del Pannello-montaggio

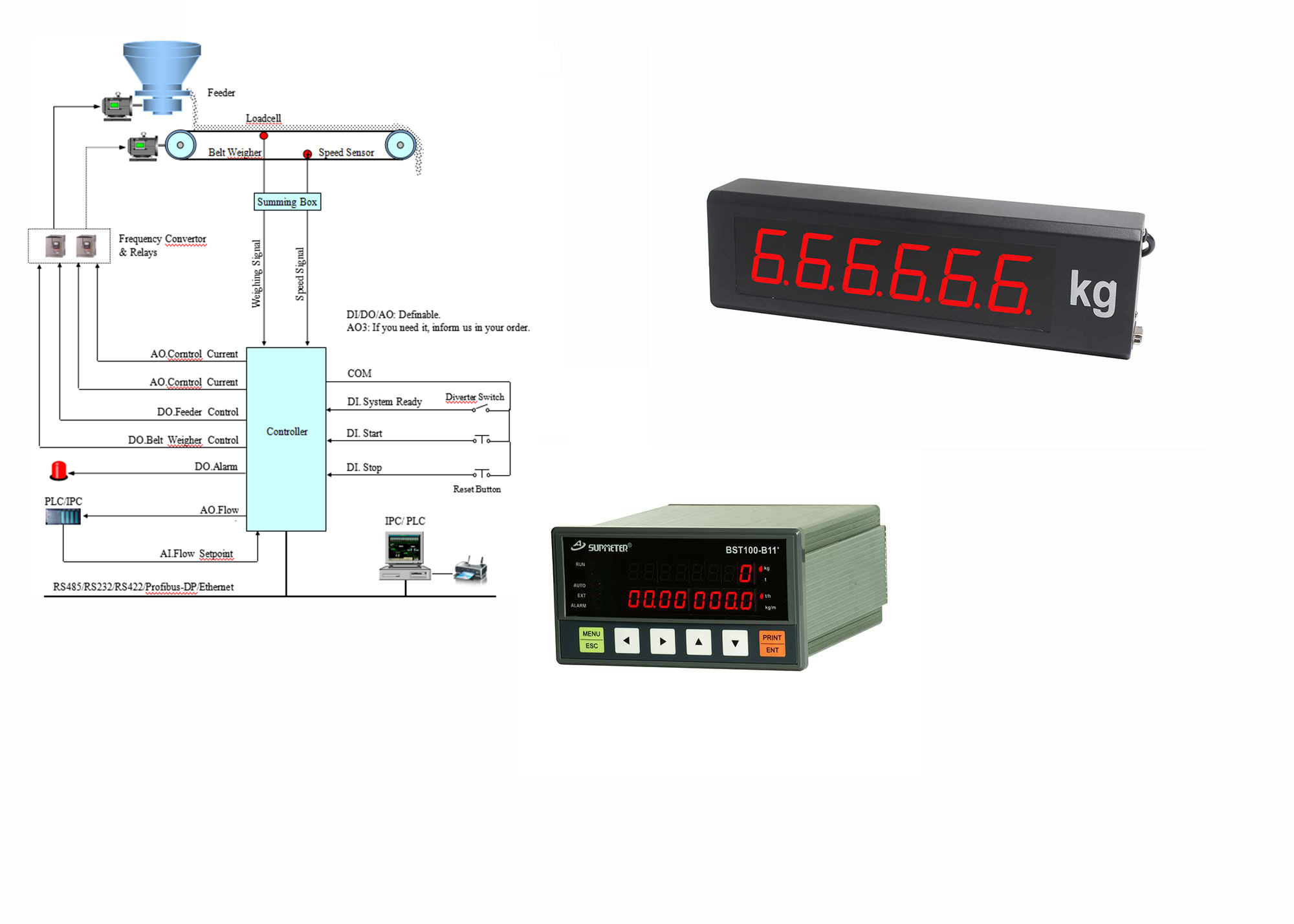

Razioni il sistema d'alimentazione di flusso:

• Interfaccia di comunicazione di Digital

• COM1: Moduli facoltativi di RS232/RS485/RS422/Profibus-DP/Ethernet.
• COM2: RS232.
• Raccordabile: Esposizione a distanza del LED, di IPC/PLC, stampatrice di serie e modulo senza fili.

• Riferisca la stampa

• Le annotazioni del peso allo spostamento/giorno/mese di un anno possono essere interrogate e stampate.

• Specificazione di funzionamento

• Tensione di funzionamento: AC220V±15%, 50/60Hz.
• Consumo di energia massimo: 15W.
• Dimensione del profilo

• Pannello-montaggio di modello: 164×82×188mm [W×H×D].
• Parete-montaggio di modello: 202×305×90mm [W×H×D].

• Dimensione del ritaglio di pannello

• Pannello-montaggio di modello: 153×77mm [W×H].

• Temperatura di funzionamento: -25℃ a +45℃.
• Temperatura di stoccaggio: -30℃ a +60℃.
• Umidità relativa: Massimo 85%RH.
• Livello di protezione

• Pannello frontale del Pannello-montaggio di modello: IP65.
• Parete-montaggio di modello: IP65.

• Peso

• Pannello-montaggio di modello: Approssimativamente 1.7kg.
• Parete-montaggio di modello: Approssimativamente 3.4kg.
