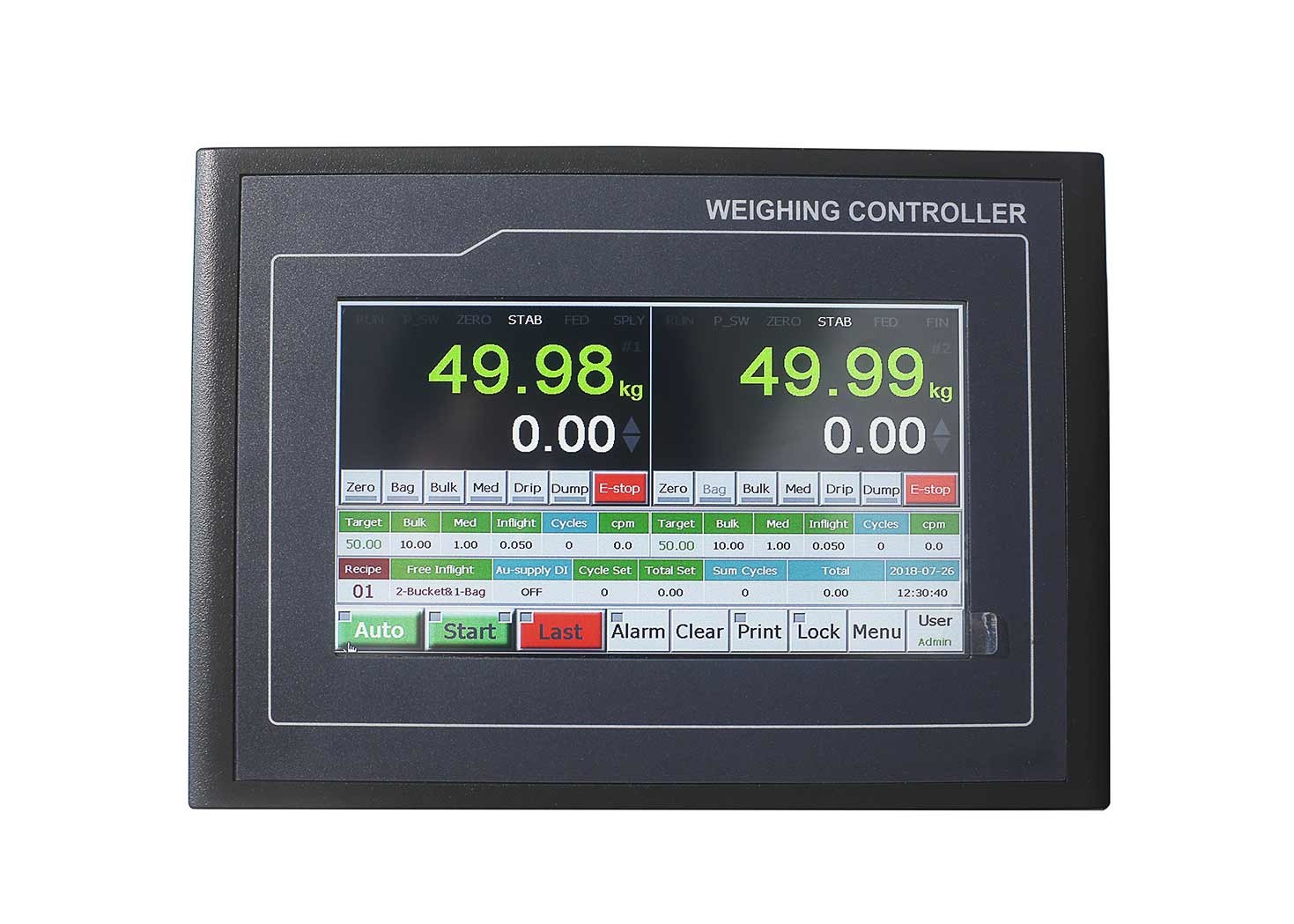

Indicatore di pesatura elettronico di alta efficienza con l'interfaccia di comunicazione di Digital
Dettagli:
Luogo di origine: | La Cina |
Marca: | Supmeter |
Certificazione: | CE |
Numero di modello: | BST106-M10 (BH) |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | 1pcs/box |
Tempi di consegna: | 3-10 day3 di lavoro |
Termini di pagamento: | T / T, unione occidentale |
Capacità di alimentazione: | 500pcs/month |
Informazioni dettagliate |
|||
Alimentazione: | DC24V | DI: | 9 |
---|---|---|---|
FACCIA: | 18 | Dimensione a 7 pollici del profilo: | 226.5*163*36mm |
Dimensione a 10 pollici del profilo: | 274*193*40mm | ||
Evidenziare: | indicatore elettronico del peso,regolatore di carico digitale |
Descrizione di prodotto
Indicatore di pesatura elettronico di alta efficienza con l'interfaccia di comunicazione di Digital
regolatore dell'imballaggio della razione di TFT-tocco 2-Scale con l'indicatore di pesatura elettronico 2-Weighing-Hopper & 1/2-Bag
Caratteristiche principali:
- Adatto a scala dell'imballaggio della razione di incremento con il modo di pesatura facoltativo, Unico borsa pesando modo, Doppio saltatore pesando con un modo dipressione, Doppio saltatore pesando con un modo di due borse-clampings e Doppio borsa pesando modo.
- Progettazione di contabilità elettromagnetica con alta capacità diblocco, adatta ad ambiente industriale.
- CPU Cortex-A8 con l'orologio 600MHz, 128M RAM ed il flash di 128M.
- 7"/10,2» touch screen ultraleggeri ed ultrasottili di TFT con il modulo incastonato controllo/di pesatura.
- Interfaccia di Loadcell
- 2 porti di Loadcell. Max. Connection Quantity: 2×8 Loadcells (350Ω).
- modulo di alta precisione ed ad alta velocità di 24-bit di ∑-△A/D di conversione con 1/1,000,000 risoluzione e di frequenza di campionamento interne 800Hz.
- Algoritmo digitale antivibrazione speciale di filtraggio per l'assicurazione la stabilità e dell'accuratezza di pesatura quando c'è forte vibrazione sul ricevitore del carico e la capacità rapida di risposta quando il segnale del peso cambia.
- Interfaccia dell'ingresso/uscita
- 9 input normalmente aperti definibili del commutatore [DI] e 18 uscite normalmente aperte definibili del commutatore del transistor [FACCIA].
- “DOS facoltativo alta/alimentazione media/a bassa velocità” per controllo d'alimentazione. Modi di alimentazione a bassa velocità facoltativi: Misurare e modo di alimentazione continuo modo in pollici di alimentazione.
- 2 segnale analogico definibile AO [0~10V] per il segnale del peso prodotto o “controllo alimentazione a bassa velocità/media/di livello”.
- Interfaccia di comunicazione di Digital
- COM1 [RS232] &COM2 [RS485] per l'ospite di collegamento IPC/PLC e l'esposizione a distanza del LED.
- COM [RS232] per il collegamento della stampante di serie RS232.
- USB1 per il collegamento del topo di USB, scaricare il software di HMI dal U-disco e la copiatura dei dati al U-disco.
- Funzione del software
- Schermo-chiusura/chesbloccano del manuale, Schermo-chiusura automatica, Digital Setting&Calibration e funzioni di prova dell'ingresso/uscita disponibili.
- Adeguamento zero iniziale dopo l'inseguimento zero dell'auto e acceso, l'aggiustamento di precisione zero e le funzioni zero di calibratura disponibili.
- Funzioni di calibratura del carico e di calibratura di perdita disponibili.
- 10 ricette per controllo d'imballaggio.
- “Funzione facoltativa di correzione automatica di valore di caduta”.
- “Pausa automatica per le funzioni facoltative dell'allarme di deviazione” e “dell'Ri-alimentazione automatica”.
- “Funzione facoltativa di controllo in lotti dell'obiettivo” [con il conteggio in lotti dell'obiettivo o il peso in lotti dell'obiettivo finito, il processo dell'imballaggio si fermerà automaticamente].
- Le annotazioni in lotti possono essere stampate automaticamente.
- Le annotazioni storiche in lotti, i rapporti sommanti e le ricette possono essere interrogati e stampati.
- Con il modo a funzioni multiple, il processo di weighing&control non sarà interrotto tramite la regolazione di parametro e le altre operazioni.
Immagine
Interfaccia principale di operazione
modo della Unico scala:
modo della Doppio scala:
Operazione del bottone
Nome | Operazione | Indicatore dello stato | Autorizzazione |
】 Automatico del 【 | Commutatore automatico/manuale [dell'arresto di emergenza]. |
Verde: Stato automatico. Grey: Stato manuale. |
Tutti gli utenti |
】 Di inizio del 【 | Inizio. |
Verde: Stato corrente. Grey: Fermi lo stato. |
|
】 Rifatto del 【 | Il chiaro allarme & recupera il funzionamento. | ||
Ultimo】 del 【 |
Ultimo lotto [fermata normale]. Fermi dopo il lotto attuale finito. |
Lampeggiamento rosso. | |
】 della E-fermata del 【 | Arresto di emergenza. | ||
】 Dell'allarme del 【 |
Domanda dell'allarme/chiaro allarme. “Stato pausa/dell'auto”: Recuperi il funzionamento dopo la rimozione dell'allarme. |
Rosso: Stato dell'allarme. | |
】 Della stampa del 【 |
Stampa di rapporto:
|
||
】 Della serratura del 【 |
Schermo-chiusura: Chiusura/sbloccare i bottoni di funzionamento dell'interfaccia principale dell'esposizione. Schermo-chiusura dell'auto: Riferisca al parametro [901]. |
Lampeggiamento rosso: Bloccato. Grey: Sbloccato. |
|
】 Del menu del 【 | Entri nel menu principale. | ||
】 Dell'utente del 【 | Connessione dell'utente. Esposizione: Operatore/ingegnere/Admin. | ||
】 Zero del 【 | Aggiustamento di precisione zero [nessun spenga la protezione]. | Lampeggiamento verde. | |
】 Della borsa del 【 | Borsa-morsetto/richiesta di rilascio. |
Verde: Borsa-pressione dello stato. Grey: Borsa-liberazione dello stato. |
|
Alto】 del 【 | Alimentazione ad alta velocità avvio/arresto manuale. | Verde: Stato di lavoro. | |
】 Del Med del 【 | Alimentazione a velocità media avvio/arresto manuale. | ||
】 Basso del 【 | Alimentazione a bassa velocità avvio/arresto manuale. | ||
】 Dello scarico del 【 | Dumping avvio/arresto manuale. | ||
Chiaro】 del 【 | Chiaro schermo: Elimini i valori dell'esposizione di peso d'alimentazione, di peso sommato, del conteggio in lotti e della velocità d'imballaggio. |
Ingegnere Amministratore |
Diagramma sistema per APP1.3 che pesa con un modo di due borse-clampings
