Dettagli:

Luogo di origine: La CINA
Marca: Supmeter
Certificazione: CE
Numero di modello: BST106-N59 [B]

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1pcs
Prezzo: Negotiation
Imballaggi particolari: 1set/carton
Tempi di consegna: 3-30 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 200pcs/month
Miglior prezzo Contatto

Informazioni dettagliate

Alimentazione elettrica: DC24V±20% Grado di accuratezza: III
Accuratezza di verifica di pesatura dell'indicatore: 0,02% Accuratezza di Unico Secchio peso: 0.5%~1.0%
Accuratezza del peso di caricamento sommato: 1,0% Grado del IP: IP65
Evidenziare:

Indicatore leggero del caricatore a pale

,

Vibrazione speciale dell'indicatore del caricatore a pale anti

,

Indicatore Digital del caricatore a pale che filtra algoritmo

Descrizione di prodotto

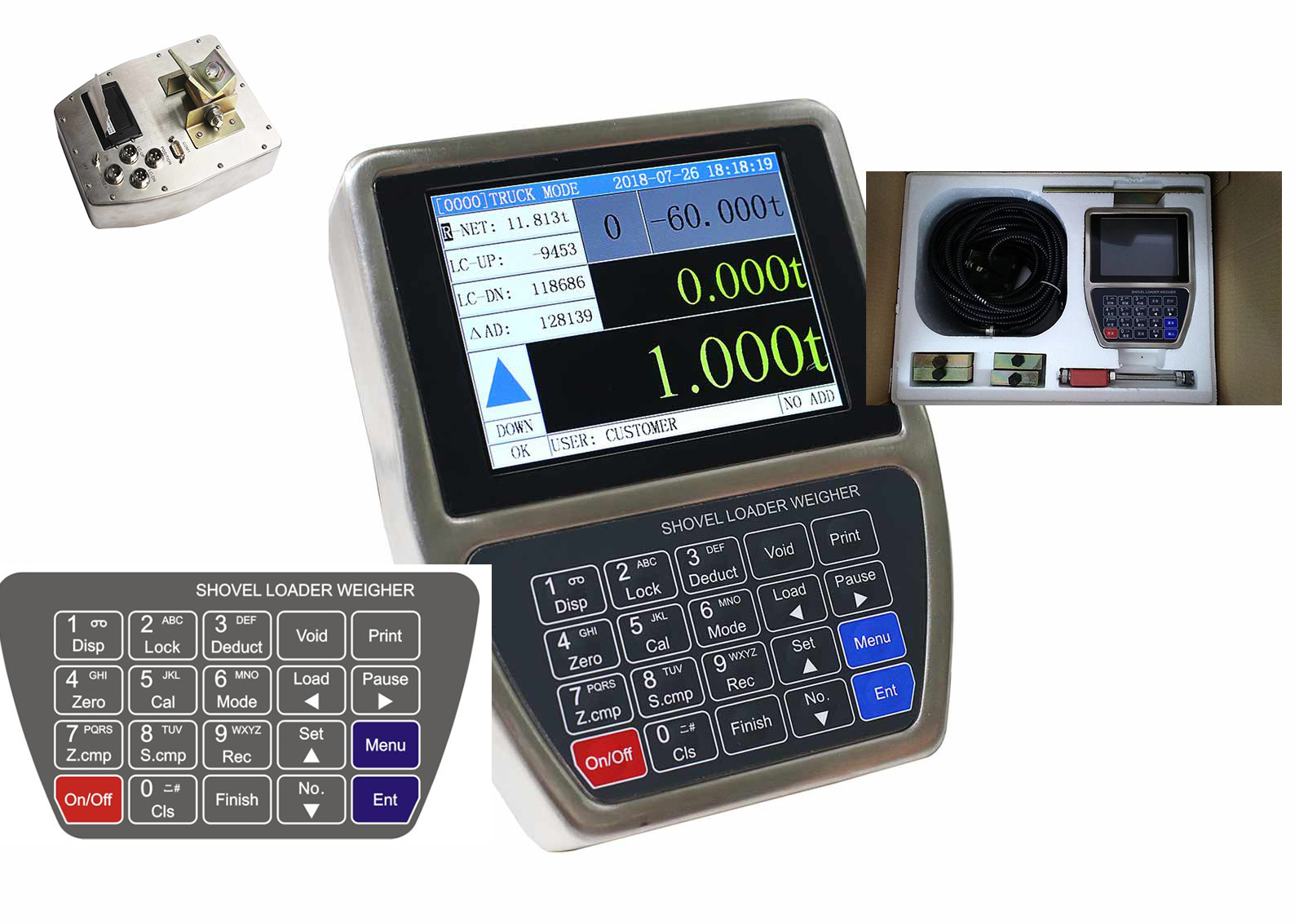

Vibrazione speciale Digital dell'indicatore leggero del caricatore a pale anti che filtra algoritmo

Il CE ha approvato il caricatore a pale dell'esposizione di TFT della copertura del printerSS del buildin che pesa il sistema IP65



Caratteristiche principali
progettazione del  contabilità elettromagnetica con alto anti-blocco per l'ambiente industriale.
input di potere del  DC24V con protezione inversa di polarità.
CPU del BRACCIO di 32 bit del  con velocità 72MHz & più alto aritmetico.
coperture antipolvere di acciaio inossidabile del  con il livello IP65 di protezione.
schermo di visualizzazione del  640×480 TFT con esposizione ed input inglesi.
 24 Σ-ADC pungente△ con risoluzione interna 1/1,000,000.
alta frequenza di campionamento 400Hz del .
 Digital antivibrazione speciale che filtra algoritmo per la pesatura precisa, l'esposizione stabile e la risposta rapida.
algoritmo speciale della compensazione di accelerazione del .
le annotazioni di carico del  10000 possono essere conservate.
il  ogni annotazione può contenere 50 Unico secchio caricamento pesi.

Caratteristiche tecniche:

Esposizione Schermo dello schermo a colori di 640×480 TFT per l'esposizione di carattere inglese
Gamma dell'esposizione del peso -99,999~+999,999
Campo di pesatura del sistema 100~12,000kg
Divisione di scala 1 facoltativo, 2, 5, 10, 20, 50kg
Risoluzione dell'esposizione 1/100,000
Interfaccia introdotta del sensore di posizione Input di segnale del commutatore 2
Tensione in uscita DC12V
Corrente d'uscita massima 100mA
Interfaccia del sensore di pressione di olio Input di segnale del commutatore 2
Tensione/Max.Current di eccitazione DC12V/100mA & DC5V/100mA
Gamma introdotta segnale 0~20mV facoltativo, 0~5V [valore predeterminato dalla industria]
∑-ADC△ il 24 bit, codice interno 1.000.000 ha usato
Frequenza di campionamento 400Hz
Non linearità 0.005%FS
Interfaccia di comunicazione di Digital COM1 RS232
Stampa di rapporto 10000 annotazioni di carico possono essere conservate, interrogate e stampate ed ogni annotazione può contenere il valore del Unico secchio caricamento peso 50pcs
Grado del IP IP65



Installazione del sensore di posizione

Il sensore di posizione include due moduli:

  • Modulo di commutatore di prossimità: Giunto di supporto principale con uno scivolo per adeguamento di lunghezza, piatto del Sotto-montaggio con uno scivolo per adeguamento di angolo, commutatore di prossimità superiore ed abbassare il commutatore di prossimità [che individua distanza: 1~8mm].
  • Modulo del magnete: Filo Palo, Saldatura-dado, Stretto-dado, blocco di nylon, blocchetto del magnete.



Vibrazione speciale Digital dell'indicatore leggero del caricatore a pale anti che filtra algoritmo 0



1: Ascensore-braccio Seat; 2: Ascensore-braccio; 3: Giunto di supporto principale; 4: piatto del Sotto-montaggio; 5: Saldatura-dado;

6: Filo Palo; 7: Blocco di nylon; 8: Dado di fissaggio per la posizione Ajustment; 9: Blocchetto del magnete; 10: Commutatore di prossimità superiore; 11: Commutatore di prossimità superiore; 12: Dado di fissaggio per la lunghezza Ajustment; 13: Dado di fissaggio per l'angolo Ajustment.

Percezione dell'adeguamento di distanza: Regoli la distanza di percezione fra il blocchetto del magnete ed il commutatore di prossimità a 3~5mm.

Suggerimento: Installi il sensore di posizione sul sedile del ascensore-braccio e sul ascensore-braccio che sono sullo stesso lato che l'indicatore di pesatura ha installato sopra.



Vibrazione speciale Digital dell'indicatore leggero del caricatore a pale anti che filtra algoritmo 1





Installazione del sensore di pressione di olio

Vibrazione speciale Digital dell'indicatore leggero del caricatore a pale anti che filtra algoritmo 2

Principio di funzionamento

  • Il pesatore del caricatore della ruota è un'attrezzatura di pesatura ed automatico-sommante dinamica installata sul caricatore della ruota senza cambiare la struttura originale del caricatore della ruota.
  • Quando il ascensore-braccio del caricatore della ruota sollevato a certa altezza, il sensore di posizione avvierà il processo di pesatura e l'indicatore di pesatura raccoglieranno il segnale di pressione di olio dalle camere di olio più basse e superiori del cilindro disollevamento dell'olio. Dopo l'elaborazione dei segnali e la compensazione, Unico secchio - il caricamento-peso sarà ottenuto automaticamente e sommato al peso di carico sommato ed il valore di deviazione fra il peso di carico sommato e del punto vincente, messaggi di allarme sarà visualizzato. L'operatore può giudicare se il Unico secchio caricamento peso attuale è valido secondo i messaggi di allarme e conferma il peso di carico di ultimo secchio secondo il valore di deviazione negativa per la prevenzione del sovraccarico. Dopo il peso di carico sommato ha raggiunto del punto vincente, l'operatore dovrebbe fermare le annotazioni di caricamento di processo di caricamento, di risparmi e della stampa.

Applicazione

Vibrazione speciale Digital dell'indicatore leggero del caricatore a pale anti che filtra algoritmo 3
